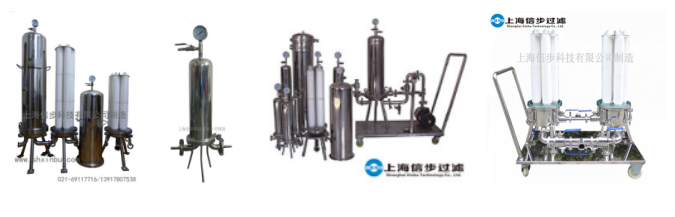

精密濾芯式過濾器

產品名稱：精密濾芯式過濾器

產品型號：SHXB-L係列

產品介紹：

精密濾芯式過濾器是由過濾器殼體和濾芯組成。以防腐蝕（溶劑）濾芯為過濾元件，可以過濾液體、氣體、0.1um的顆粒和細菌，過濾精度高、過濾速度快、吸附少，無介質脫落，不泄漏、耐酸堿、耐腐蝕，清洗方便，可帶反衝功能。過濾器的大小、結構和濾芯的尺寸取決於設計流量、過濾液體的介質特性。過濾器的材質為304或316標準不鏽鋼。濾芯式過濾器體積小、成本低、流量大，而且檢修、換芯、裝配方便。已被廣泛應用於水、油、油漆等液體淨化和機械、冶金、化工、紡織、印染、電鍍、醫藥、食品等行業中的固液分離。

濾芯形式的多樣性，滿足不同工況的嚴苛要求；精度高，密封性好是他的主要特點，也是客戶選擇的主要原因。

工作原理

待過濾液體由濾器進口壓入，經濾芯自外向裏透過濾層而被過濾成清澄液體，然後經出口排出。雜質被截留在濾芯的深層及表麵，從而液體被達到過濾的目的。

主要技術參數
1、過濾量T／H：0.05-200
2、濾器使用壓力mpa：0.1-0.6

3、過濾精度：0.01um、0.1μm、0.22μm、0.45μm、1.0μm、3.0μm～60μm；

4、濾芯材質：聚丙烯膜（PP）濾芯，聚四氟乙烯膜（PTFE）濾芯，醋酸纖維膜（CN－CA）濾芯；分疏水性（適用於氣體）和親水性（適用於液體）濾芯，不鏽鋼濾芯，鈦棒濾芯，活性炭濾芯，可根據需要選用。(濾芯選用參照我公司濾芯技術性能參數表)
5、濾芯長度：5″、 10″、20″、30″、40″

6、濾芯插口形式：單芯濾器的濾芯插口為卡入式；多芯濾器的濾芯插口為插入式、平壓式兩種；
7、濾機規格蕊數：1、3、5、7、9、11、13、15、19、……100（可定做）
8、濾器使用溫度°C：≤80

型號	配裝濾芯	濾芯長度(英寸）	進出管徑	連接方式	長	直徑	高
SHXB-1L-10	1	10	25	快接	220	100	600
SHXB-1L-20	1	20	25	快接	220	100	800
SHXB-1L-30	1	30	25	快接	220	100	1050
SHXB-3L-10	3	10	32	快接	320	200	650
SHXB-3L-20	3	20	32	快接	320	200	900
SHXB-3L-30	3	30	34	快接	320	200	1150
SHXB-5L-10	5	10	32	快接	350	220	650
SHXB-5L-20	5	20	32	快接	350	220	900
SHXB-5L-30	5	30	38	快接	350	220	1150
SHXB-7L-10	7	10	38	快接	400	250	950
SHXB-7L-20	7	20	38	快接	400	250	1200
SHXB-7L-30	7	30	48	快接	400	250	1450

理論流量	配裝濾芯		進出口管	連接		外形尺寸參考
T/h	根數	長度	規格	方式	規格	A	B	C	D	E
0.3-0.5	1	10＂	25	快裝	Φ50.5	600	400	80	100	220
0.5-1		20＂				800	650
1-1.5		30＂				1050	900
1-1.5	3	10＂	32	快裝	Φ50.5	650	450	120	220	350
1.5-3		20＂				900	700
2.5-4.5		30＂	34			1150	950
1.5-2.5	5	10＂	32	快裝	Φ50.5	650	450	120	220	350
3-5		20＂				900	700
4.5-7.5		30＂	38			1150	950
5-7	7	10＂	38	快裝螺紋法蘭	Φ50.5 G1＂ DN50	950	700	150	250	400
6-10		20＂	48			1250	950
8-14		30＂				1500	1200
6-8	9	10＂	48	快裝螺紋法蘭	Φ64 G1＂ DN50	1000	700	150	300	450
8-12		20＂				1250	950
12-15		30＂				1500	1200
6-12	12	10＂	48	快裝螺紋法蘭	Φ64 G1＂ DN50	1100	800	200	350	500
12-18		20＂	57			1350	1050
16-24		30＂				1600	1300
8-15	15	10＂	76	螺紋法蘭	G2.5＂ DN65	1100	800	200	400	550
18-25		20＂				1350	1050
20-30		30＂				1600	1300
12-21	21	10＂	89	螺紋法蘭	G1＂ DN80	1150	850	200	450	600
21-31		20＂				1400	1100
27-42		30＂				1650	1350
